Comment retirer le filtre à carburant du moteur ISUZU TF série 4JA1
Publikováno 28.07.2020 v 08:58 v kategorii popravak auta, přečteno: 94x

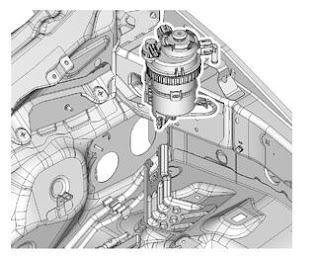

Ceci est une instruction qui vous montre comment retirer le filtre à carburant pour le moteur ISUZU TF série 4JA1.Logiciel de diagnostic ISUZU G-IDSS 2019 Vues communesFiltre à carburant (sauf spécifications pour les régions froides)
Nom de la
pièce Pressostat
Pompe d'amorçage
Tuyau d'alimentation en carburant (côté réservoir de carburant)
Filtre à
carburant Tuyau de retour de
carburant Tuyau d'alimentation en carburant (côté pompe d'alimentation)
Filtre à carburant (Spécifications pour la région froide)
Nom de la
pièce Pressostat
Pompe d'amorçage
Tuyau d'alimentation en carburant (côté réservoir de carburant)
Filtre à
carburant Tuyau de retour de
carburant Tuyau d'alimentation en carburant (côté pompe d'alimentation)
Filtre à carburant (Spécifications pour la région froide)
Nom de la
pièce Pressostat
Pompe d'amorçage
Tuyau d'alimentation en carburant (côté réservoir de carburant)
Vanne de recirculation
Filtre à
carburant Tuyau de retour de
carburant Tuyau d'alimentation en carburant (côté pompe d'alimentation)
Procédures préliminaires et postérieures
1.Procédurespréliminaires
1) Ouvrir le capot moteur.
2) Débranchez le câble de la batterie de la borne négative de la batterie.
Attention:
si le câble de batterie a été débranché, assurez-vous de régler le capteur d'angle de braquage.
3. Dépose du
filtre à carburant 1. Filtre à carburant (sauf spécifications pour régions froides)
1) Débranchez le connecteur de l'interrupteur du sédimenteur de carburant.
2) Débranchez le connecteur du pressostat.
3) Retirez le filtre à carburant du support de filtre à carburant.
4) Débranchez le tuyau d'alimentation en carburant du filtre à carburant.
Attention:
insérez un bouchon afin que le carburant ne se répande pas.
2. Filtre à carburant (spécifications pour la région froide)
1) Débranchez le connecteur du commutateur de sédimenteur de carburant.
2) Débranchez le connecteur du pressostat.
3) Retirez le filtre à carburant du support de filtre à carburant.
4) Débranchez le tuyau d'alimentation en carburant du filtre à carburant et de la soupape de recirculation.
5) Débranchez le tuyau de retour de carburant de la soupape de recirculation.
Attention:
insérez un bouchon afin que le carburant ne se répande pas.
