Jak upravit vůli ventilů pro Komatsu PC25-1, PC30-7
Publikováno 20.05.2020 v 03:16 v kategorii popravak auta, přečteno: 56x

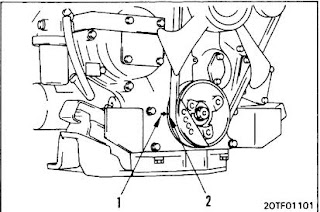

2. Otočte klikovým hřídelem v normálním směru, nastavte válec č. 1 do horní úvrati stlačení a vyrovnejte ukazatel (1) na převodové skříni se značkou (2) na řemenici klikového hřídele.Při otáčení zkontrolujte pohyb ventilu.
Katalog součástí Komatsu LinkOne
★ Když se klikový hřídel otáčí, ventily válce v horní úvrati se nepohybují.
Pokud se ventily pohybují, otočte klikovým hřídelem ještě o jednu otáčku a zarovnejte ukazatel (1) se značkou (2).
3. Pro nastavení vůle ventilu povolte pojistnou matici (6).poté vložte stupačku E mezi kolébkovou páku (3)
a dřík ventilu (4) a otáčejte seřizovacím šroubem (5),
dokud vůle není posuvná.Potom utáhněte pojistnou matici (6), aby seřizovací šroub držel v poloze.
o] Locknut: 4,5 ± 0,5 kg
4. Po seřízení válce č. 1 v horní úvrati pokaždé otočte klikovým hřídelem o 240 ° a upravte vůli ventilů zbývajících válců podle pořadí střelby.
* Postup při střelbě: 3-1-2
★ Jako další způsob seřízení nastavte horní
úvrať č. 1 na válcovou hlavu a seřiďteventily označené.Dále otáčejte klikovým hřídelem o jednu otáčku (360 °) ve směru pakormálním a upravte vůli zbývajících ventilů označených o.
Používejte manometr stejným způsobem jako při měření tlaku vzduchu v pneumatikách na vozidle ， a pečlivě zkontrolujte, zda při měření nedochází k úniku plynu. Na tlakoměru je nainstalované tlačítko. tlak pro návrat tlaku na 0 kg / cm2.
Při měření nebo seřizování tlaku ， vraťte před začátkem zpětný tlak na 0 kg / cm2.
